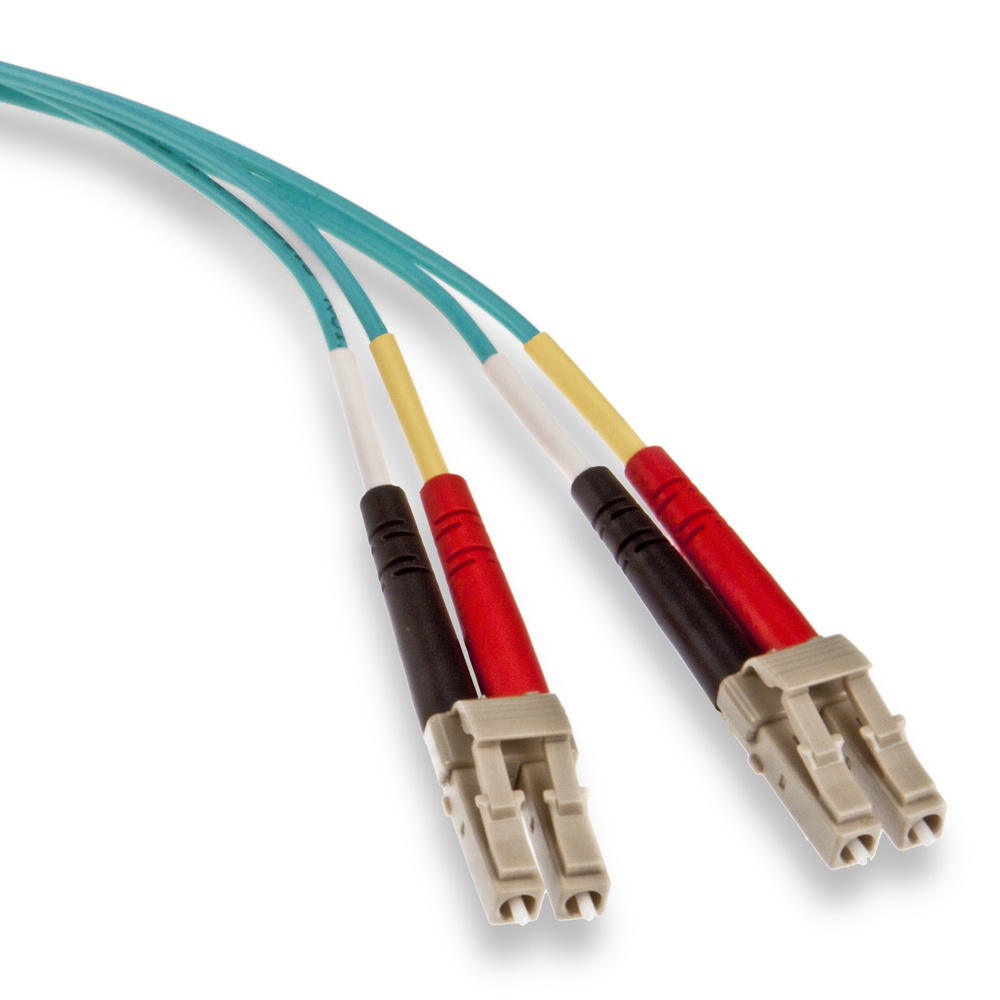

Conector de fo, fast-cam Leviton (prepulido), lc multimodo 50um lo, om3

CARACTERÍSTICAS
• Terminación de empalme mecánico de precisión
• Instalación rápida y sencilla (menos de un minuto)
• Sin pulido, curado con epoxi ni consumibles
• Sin herramientas patentadas
• Conexión con baja pérdida de inserción
• Utiliza tecnologías probadas de ranura en V moldeada
• Permite verificar la continuidad óptica mediante el uso de un localizador visual de fallas (VFL)

• Incluye fundas de 900 μm, 2 mm y 3 mm
• SC/APC tiene una hendidura angulada interna para un rendimiento óptimo de pérdida de retorno
CONSIDERACIONES DE DISEÑO
• Versiones multimodo y monomodo
• Férulas de circonio de precisión prerradiadas
• Terminación de cable amortiguada de 900 μm o 250 μm para SC, LC y ST
• Cable con revestimiento de 2 o 3 mm
• Pulido de contacto físico (PC) para multimodo
• Pulido de contacto físico ultra (UPC) para monomodo
• Pulido de contacto físico angulado (APC) para monomodo
• No se recomienda para terminación en aplicaciones/instalaciones
de planta externa
• Se requieren cortadores de precisión para todos los conectores
FastCAM*
• Los conectores LC, SC y ST UPC requieren un corte de 0 grados
con un ángulo máximo de 2 grados para fibras multimodo y 1 grado para fibras monomodo
• Los conectores SC/APC requieren un ángulo de corte máximo de 8 grados ± 1 grado
• Se recomienda el uso de un localizador visual de fallas para verificar la
continuidad óptica del conector FastCAM
*Cortadora plana de alta precisión Leviton (49886-LNX) y cortadora en ángulo de alta precisión (49886-APC)
NORMAS Y REGLAMENTOS
• Requisitos de rendimiento ANSI/TIA-568.3-D
• ANSI/TIA-604-2 (ST), -3 (SC), -10A (LC)
Interconexión de conectores
• IEC 61300-2-44, Prueba de flexión de alivio de tensión: 5 N, 50 ciclos
• IEC 61300-2-2, Durabilidad de acoplamiento: 200 ciclos
• IEC 61300-2-1, Vibración: 10 Hz a 55 Hz
• IEC 61300-2-18, Calor seco: 70 ºC durante 96 horas
• IEC 61300-2-22, Ciclo de temperatura: -25 ºC a 70 ºC
durante 12 ciclos
